全站儀的dHD、dHA、dHR、dSD、dVD分別代表什么含義？
全站儀是一種集電子測距、電子測角和數據處理于一體的高精度測量儀器，廣泛應用于工程測量、地形測繪、建筑施工等領域。在全站儀的測量結果或顯示界面中，我們常會看到諸如 dHD、dHA、dHR、dSD、dVD 等縮寫符號，它們分別代表不同的坐標差值或距離分量，用于描述目標點相對于測站點的空間位置關系。
下面對這些術語逐一進行詳細解釋：

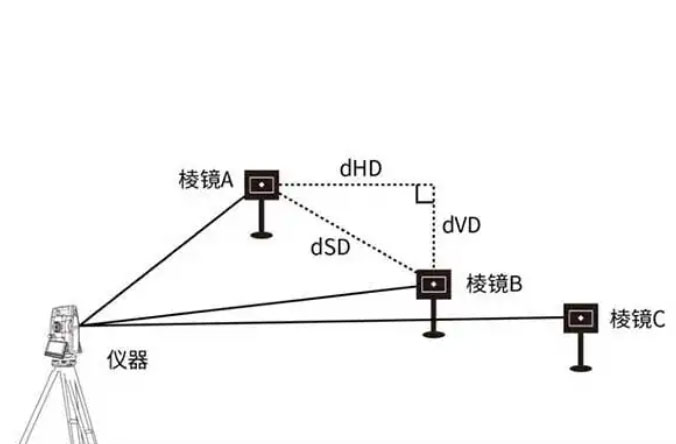

dHD（Horizontal Distance Difference）——水平距離差
dHD 表示目標點與測站點之間的水平投影距離差，即兩點在水平面上的直線距離。它是將斜距（SD）通過垂直角修正后得到的水平分量，計算公式為：
dHA（Horizontal Angle Difference）——水平角差
dHA 指的是從測站點觀測目標點時，其水平方向角與參考方向（如起始方向或已知方位）之間的角度差值。通常以度（°）為單位，用于確定目標點在水平面上的方位。在某些全站儀中，dHA 也可表示當前測點與前一點之間的水平角增量，用于連續觀測或偏心測量。dHR（Horizontal Right Angle）——右水平角
dHR 并非所有全站儀都使用，但在部分品牌（如徠卡、拓普康等）中，它特指向右旋轉的水平角增量，常用于偏心測量或自由設站模式下。與 dHA 不同，dHR 更強調“右旋”方向的角度變化，有助于明確旋轉方向，避免角度混淆。在某些情況下，dHR 也可能表示目標點相對于儀器橫軸右側的水平偏移角。dSD（Slope Distance Difference）——斜距差
dSD 表示測站點到目標點之間的實際斜線距離，即激光或紅外光束直接測得的距離。這是全站儀最基本的測距結果，未經過任何角度修正。在三維坐標計算中，dSD 需結合垂直角才能分解為水平距離（dHD）和高差（dVD）。dVD（Vertical Distance Difference）——垂直距離差（高差）
dVD 指目標點相對于測站點的高程差，即兩點在垂直方向上的距離。它由斜距和垂直角計算得出：
若儀器設置了儀器高和目標高，dVD 還可進一步修正為實際高差，用于高程放樣或地形高程測量。
綜上所述，這些參數共同構成了全站儀三維空間定位的基礎：dSD 提供原始距離，dHA/dHR 提供水平方向信息，dHD 和 dVD 則分別給出水平和垂直方向的坐標增量。在實際測量工作中，理解這些符號的含義有助于正確解讀測量數據、提高作業效率，并確保成果精度。此外，在不同品牌或型號的全站儀中，符號命名可能略有差異，操作人員應結合具體儀器說明書進行確認。
南京環球測繪儀器有限公司提供RTK、全站儀、水準儀、經緯儀、三維激光掃描儀、無人船等測繪儀器的銷售、租賃、檢定、校正、維修等一站式服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
更多相關
全站儀免棱鏡模式在高空鋼結構測量中的應用與優勢
在現代大型工業廠房、體育場館、交通樞紐等建設中，高空鋼結構以其跨度大、強度高、施工速度快等優點被廣泛應用。然而，高空鋼結構的安裝、定位與校正測量工作，一直是施...
全站儀道路放樣功能使用指南，看完快速了解
全站儀的道路放樣功能是現代道路工程中實現高精度施工定位的關鍵技術。以下為詳細操作指南，幫助測量人員高效、準確地完成道路放樣任務。一、準備工作儀器檢校：確保全站儀...
垂準儀介紹與激光垂準儀使用方法詳解
在建筑工程、土木施工、設備安裝及室內裝修等領域，精確的垂直基準傳遞是確保施工質量的關鍵。垂準儀，正是專門用于進行鉛垂線基準傳遞的精密光...
全站儀到底是檢定還是校準？看完你就知道了
一、全站儀檢定與全站儀校準的術語定義根據JJF1001-2011《通用計量術語及定義》，全站儀檢定是法定計量技術機構依據檢定規程對測量儀器進行的強制性全面評價，判定其是否滿足法定要求（如合格證書、檢...
RTK轉換參數如何檢查正確性？主要看這幾點
RTK技術在測繪、工程放樣、地籍調查等高精度應用中，常需將GNSS接收機獲取的WGS-84坐標系下的經緯度或空間直角坐標，轉換為地方使用的平面坐標系（如國家2...

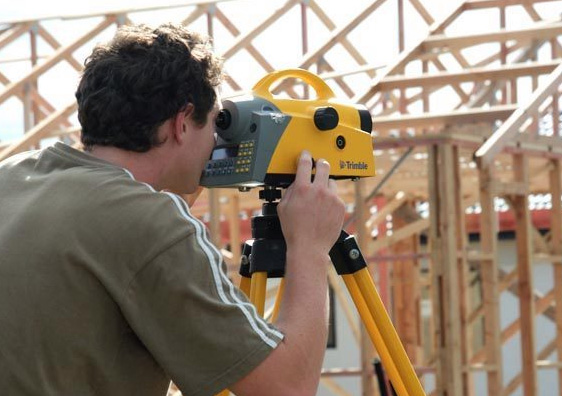

天寶DINI03電子水準儀使用指南及常見問題匯總
天寶DINI03是一款高精度的電子水準儀，廣泛應用于國家一等、二等水準測量及各類精密工程測量。其操作簡便、精度可靠，是測量工程師的得力測繪儀器工具。一、使用...
經緯儀高精度測量方法及注意事項
經緯儀是進行角度測量的基礎儀器，其高精度測量是保障工程建設、安裝定位和變形監測等任務成功的關鍵。實現高精度測量的核心在于遵循規范的操作流程、最大限...

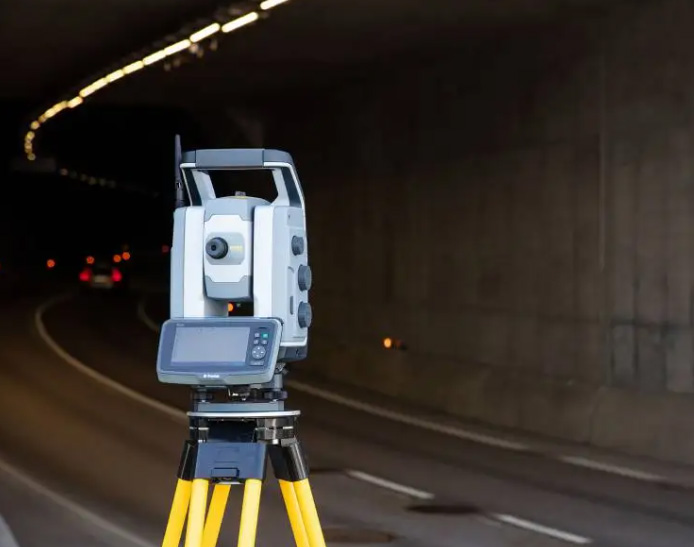

全站儀免棱鏡測量在隧道施工中的應用與誤差分析
