全站儀的道路放樣功能是現代道路工程中實現高精度施工定位的關鍵技術。以下為詳細操作指南，幫助測量人員高效、準確地完成道路放樣任務。

一、準備工作

儀器檢校：確保全站儀水平角、豎直角和測距精度符合規范，尤其檢查補償器功能是否正常。

數據準備：將道路設計文件（如線元法或交點法參數）導入全站儀或配套手簿，包括逐樁坐標、曲線要素、超高加寬數據等。

控制點布設：在測區設置至少兩個已知控制點，坐標需與設計坐標系一致。

二、操作流程

1. 設站與定向

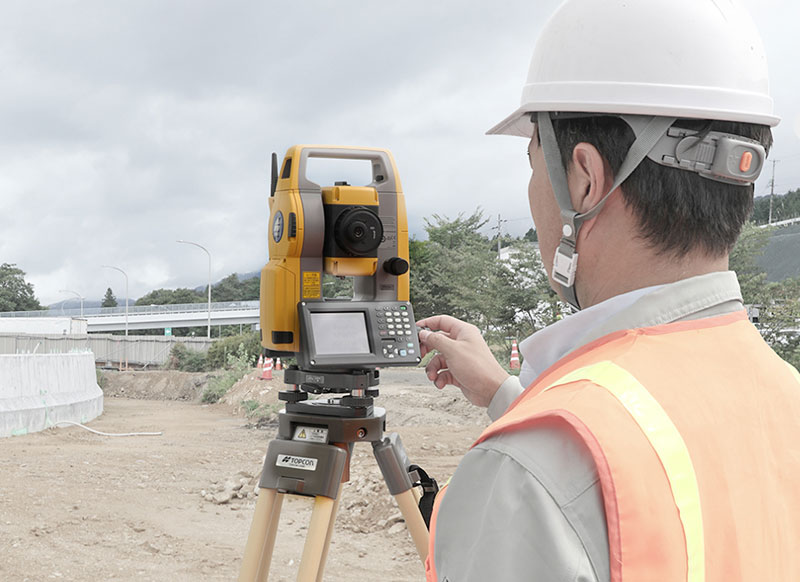

在已知控制點架設全站儀，整平對中后進入“放樣”模式。

后視另一控制點，進行測站設置與后視定向，完成坐標系建立。

2. 調用道路數據

進入“道路放樣”功能模塊，選擇或輸入道路項目文件。

根據需要選擇“平面放樣”“高程放樣”或“三維放樣”模式。

3. 選擇放樣點

輸入待放樣樁號（如K1+250），儀器自動計算該點設計坐標（X,Y,H）。

或選擇“橫斷面放樣”，輸入樁號及偏距（如左偏5米）。

4. 實施放樣

轉動全站儀照準部，使水平角差值接近0°，指揮棱鏡在此方向上前后移動。

觀察屏幕顯示的“向前/向后”距離提示，當水平距離差值接近0時，地面點即為平面位置。

高程放樣時，根據屏幕提示的“填/挖”高度，指揮司尺員調整棱鏡高度直至達標。

5. 現場標記

平面與高程均符合要求后，在地面打入木樁或標記，記錄實際放樣數據。

三、關鍵技術要點

實時跟蹤模式：?jiǎn)⒂民R達驅動全站儀的自動跟蹤功能（如搜索、鎖定），可大幅提升司鏡員移動時的效率。

橫斷面放樣：對于邊坡、排水溝等結構，使用“橫斷面放樣”功能，輸入設計偏距與高差，快速確定側向點位。

參考線放樣：適用于護樁或平行結構，可設置一條參考道路線進行偏移放樣。

四、注意事項

檢核機制：每放樣3-5個點后，應測量已知控制點或已放樣點進行復核，防止誤差累積。

氣象改正：長距離測距時，應輸入實時溫度、氣壓進行氣象修正。

避開干擾：放樣時避免視線靠近高熱源、高壓線等，防止大氣擾動或電磁干擾。

數據備份：每日工作結束后，導出放樣記錄并存檔。

五、常見問題處理

誤差偏大：檢查控制點坐標輸入、后視定向是否正確，重新設站測量。

無法鎖定棱鏡：檢查棱鏡類型設置、大氣能見度及障礙物情況。

軟件異常：重啟儀器，確認軟件版本與數據格式兼容性。

       通過規范操作和細節把控，全站儀道路放樣功能能夠?qū)⒃O(shè)計圖紙精準轉化為實地標志，為道路施工提供可靠的空間基準，有效保障工程質量和進度。
