全站儀免棱鏡測量在隧道施工中的應用與誤差分析
全站儀免棱鏡測量技術通過無合作目標激光測距,極大提升了隧道施工測量的效率與靈活性,已成為現代隧道工程建設中不可或缺的關鍵技術。其應用廣泛,但與之伴隨的測量誤差也需進行嚴謹分析與控制。

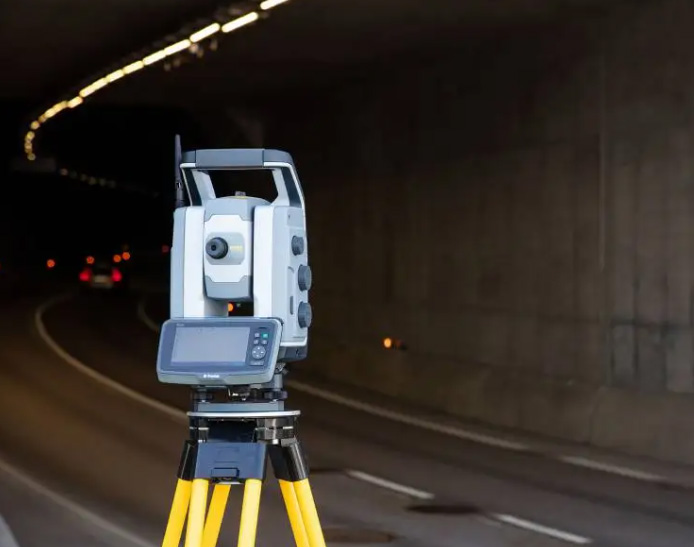

一、 免棱鏡模式在隧道施工中的主要應用
隧道開挖斷面測量與超欠挖分析:這是其最核心的應用。測量人員無需進入剛爆破后不穩定、危險的掌子面區域,即可在安全距離外快速獲取掌子面輪廓的海量三維點云數據。通過與設計斷面進行疊加對比,能立即計算出超挖和欠挖量,指導下一循環的掘進和支護作業,有效控制開挖質量,減少混凝土超耗。

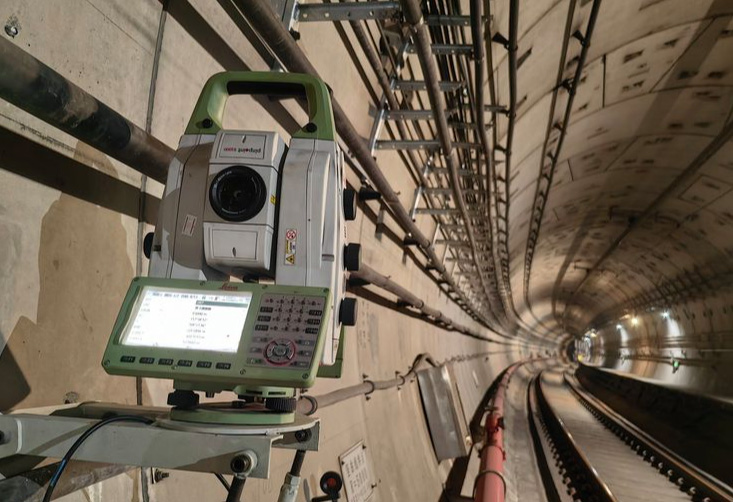

隧道初支與二襯檢測:在初期支護和二次襯砌施工后,使用免棱鏡模式可快速掃描隧道內壁,檢測襯砌的平整度、垂直度,并核查其厚度是否滿足設計要求,確保結構安全。
隱蔽或危險區域測量:對于隧道拱頂、高處或存在掉塊風險的區域,免棱鏡模式可以輕松完成測量,避免了架設棱鏡的困難和風險。
施工進度監控與工程量核算:定期對隧道洞身進行掃描,通過三維建??梢跃_計算土石方開挖量、支護混凝土方量等,為工程計量和進度管理提供可靠依據。
變形監測:在對穩定性要求極高的隧道中,可在關鍵點位設置照準標志,定期使用免棱鏡模式測量其三維坐標,監測圍巖和支護結構的微小變形。

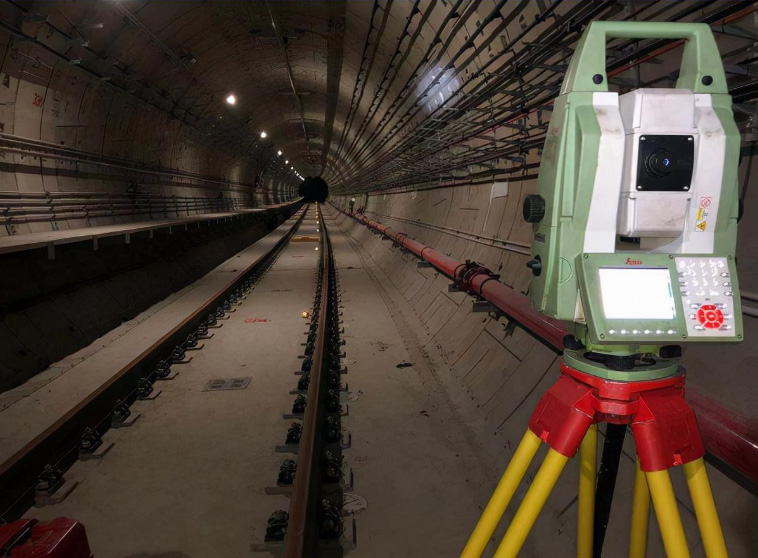

二、 全站儀免棱鏡測量的誤差分析
免棱鏡測量雖然便捷,但其誤差來源比有棱鏡模式更為復雜,主要可分為以下幾類:
儀器本身誤差:
測距誤差:免棱鏡測距精度通常低于有棱鏡模式,一般在±(2-5)mm + 2ppm左右。其精度易受目標表面特性影響。
測角誤差:與有棱鏡模式相同,包括豎盤和水平盤的刻劃誤差、軸系誤差等。
與目標物相關的誤差(主要誤差來源):
目標表面特性:這是最大的誤差源。激光束在粗糙、暗色、多孔或吸光的表面(如粗糙巖面、噴射混凝土面)會發生漫反射,導致接收信號弱,測距精度顯著下降,甚至無法測距。反之,光滑、明亮、高反射率的表面(如濕滑巖面、金屬構件)則測量效果較好,但可能產生鏡面反射,導致測點位置并非瞄準點。
入射角度:當激光束與被測表面不垂直時,有效反射面積減小,回波信號強度降低,極大增加測距誤差和失敗概率。一般要求激光束與目標面夾角大于45°,最好接近90°。
操作與環境誤差:
對準誤差:免棱鏡測量的是儀器瞄準點的坐標,若瞄準位置錯誤(如瞄準了凹凸不平表面的突出點或凹陷處),將直接帶來粗差。要求測量員具有豐富的經驗,并能判斷點云數據的可靠性。

大氣條件:隧道內粉塵、水汽、煙霧等會吸收和散射激光,導致信號衰減,影響測程和精度。
震動與風流:施工機械的震動和隧道內的風流會使儀器輕微晃動,影響瞄準和測角精度。
全站儀免棱鏡模式以其高效、安全的特點,徹底改變了隧道施工測量的工作方式。然而,必須清醒認識到其誤差來源的復雜性。
為保障測量精度,建議采取以下措施:首先,在關鍵控制測量(如導線延伸、精密變形監測)中,仍應優先使用有棱鏡模式。其次,使用免棱鏡模式時,應盡量瞄準平整、光滑、且激光束與之垂直的目標面。最后,對重要部位應進行多次測量并取平均值,或采用“蛙跳法”設站多次觀測,通過數據處理剔除粗差,并始終對測量結果進行交叉驗證,以確保隧道貫通萬無一失。
