博飛經緯儀
博飛TDJ2Z自準直光學經緯儀（已停產）
■ X型長擺式豎盤指標自動補償器，具有良好的抗高頻振動性能
■ 彩色讀數視場，使讀數方便、舒適清晰
■ 垂直角度及水平角度用光學測微器可直讀到1′或1cc
■ 望遠鏡采用正、倒像兩種，可配通用基座
■ 空氣阻尼結構，穩定可靠

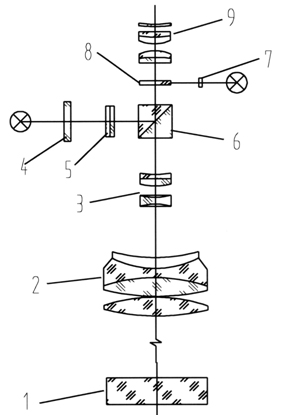

- 自準直原理：分劃板5的十字線經立方棱鏡6反射至望遠物鏡，發射出去，光線被反射鏡1反射回來，經過望遠鏡和立方棱鏡將十字線成像在視距板8上，與視距板上的十字線重合，實現自準直。
自準直測量：
■ 將經緯儀整平對中；
■ 調節望遠鏡目鏡使視距板分劃清晰；
■ 調節望遠鏡調焦鏡筒，將望遠鏡調焦到無窮遠位置；
■ 夜間觀測時可接通電源，照明視距板；
型號
TDJ2Z
測量范圍
0o- 360o
一測回水平方向標準偏差
2″
一測回垂直角測量標準偏差
6″
望遠鏡
成像
倒像
放大倍數
28X
物鏡有效口徑
40mm
視場角
1°30′
最短視距
2m
視距乘常數
100
視距加常數
0
鏡筒長
172mm
水準器
長水準器
20″/2mm
圓水準器
8′/2mm
度盤和光學測微器
度盤刻劃形式
全圓：360°或者400g
水平度盤分劃直徑
90mm
水平度盤分劃值
20c
豎直度盤分劃直徑
70mm
豎直度盤分劃值
20c
光學測微器分劃值
1″或1cc
讀數顯微鏡
水平系統放大率
45.80X
垂直系統放大率
58.80X
豎盤指標自動補償器
工作范圍
±2′
安置誤差
±0.3″
工作電壓
6v
光學對點器
放大倍數
3X
視場角
5o
調焦范圍
0.5m～∝
儀器規格
儀器凈重
6.0kg
儀器橫軸中心高
221mm
儀器體積
310mm×160mm×148mm
- 博飛TDJ2Z自準直光學經緯儀可選配：經緯儀三腳架
