微形變監測雷達是一款基于微波干涉測量技術的高精度微變形測量產品，采用非接觸方式對橋梁隧道大壩邊坡的動撓度、靜撓度進行高精度的測量，可精準追蹤緩慢、微小的位移，是繼全站儀、水準儀和GPS等測量設備之后的一款新型高精度測量儀器，已逐漸成為現代橋梁微形變的重要監測手段之一。

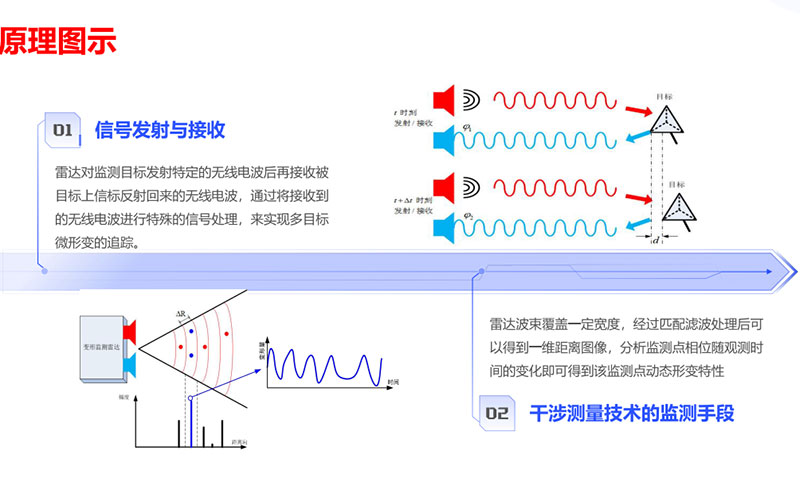

  大型工程如輸變電塔，水庫大壩，垮江大橋，摩天大樓，公路鐵路邊坡，尾礦壩等，在使用中均需要對其實施變形位移監測，特別是災害環境下，以便對工程質量進行診斷，對可能發生的工程災害進行預測預報。本技術研究一種遠距離、高時空采樣率、高精度的新型微變形監測方法與系統，該系統由安裝在被測物體上的密集多微波散射點和地基干涉雷達組成，將微變形測量分解為多散射點分辨分離與載波相位干涉測量兩個基本問題。本技術引入雷達與電子對抗領域中的先進信號處理技術來解決多散射點分辨分離。利用數字波束形成思想形成并行窄波束實現不同方向散射點的分辨分離，利用合成寬帶思想將多通道窄帶信號合成為超寬帶雷達信號提高距離向分辨率，利用距離欺騙思想改變散射點到虛擬位置實現位于距離分辨單元內的散射點分辨分離；使用載波相位干涉測量方法計算每個散射點的位移；使用多基地雷達實現3維變形監測。本技術的研究成果可為我國減災防災提供強有力的技術支撐。

發明專利：微形變檢測儀。

該產品具有遠距離（1公里），

高精度（監測位移變化0.01mm），

實時性（每秒采樣10次），

無人化（全自動采集），

高可靠（室外不受任何天氣干擾），

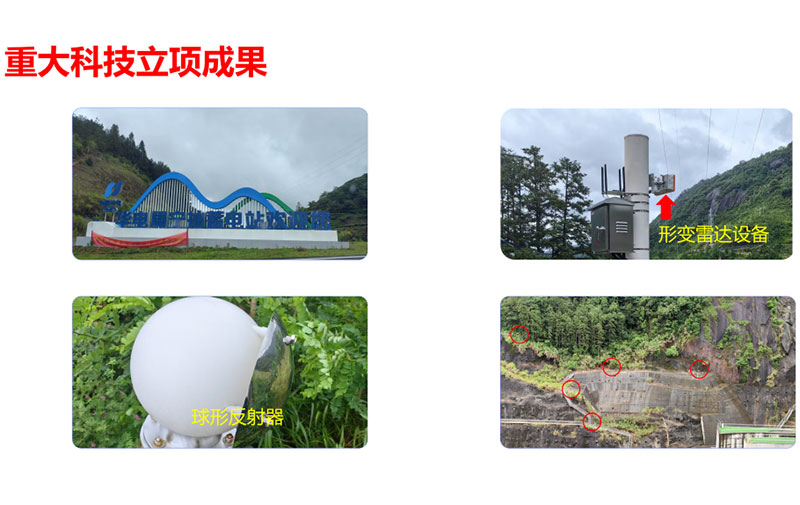

目前已經在漢川大橋，周寧抽水蓄能大壩，溫州未來體驗館應用。

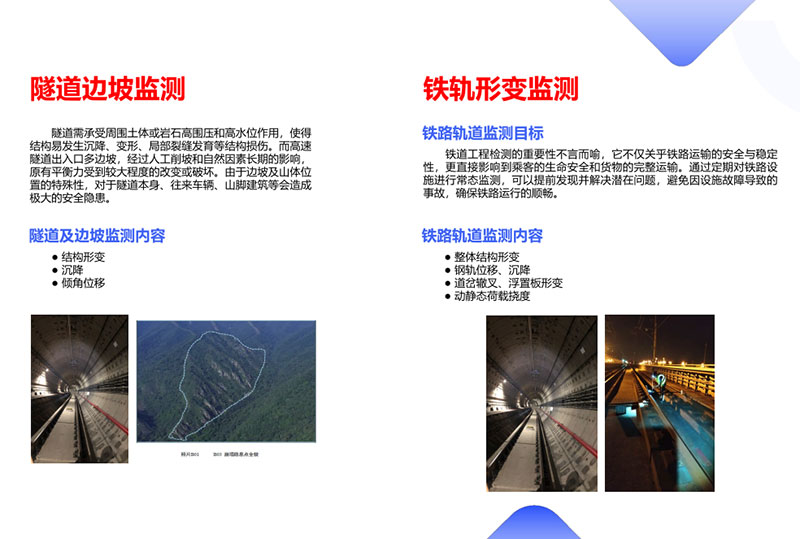

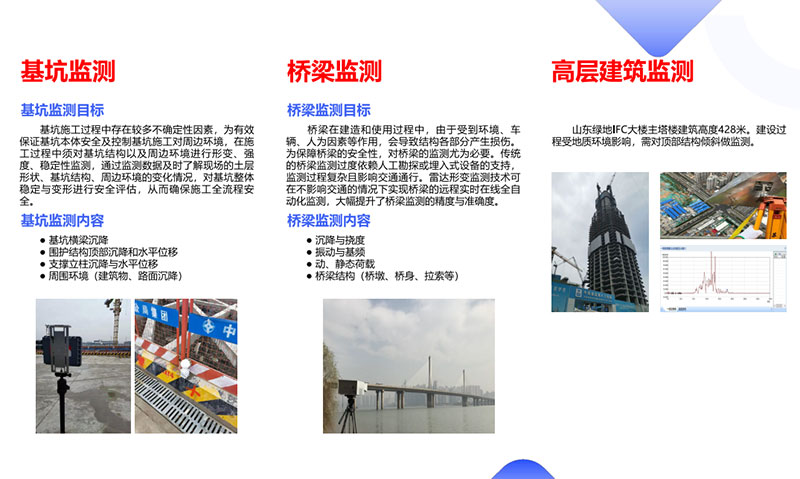

廣泛應用：高層建筑，古建筑，大型建筑，橋梁，公路，隧道，鐵塔鐵軌等多種場景。

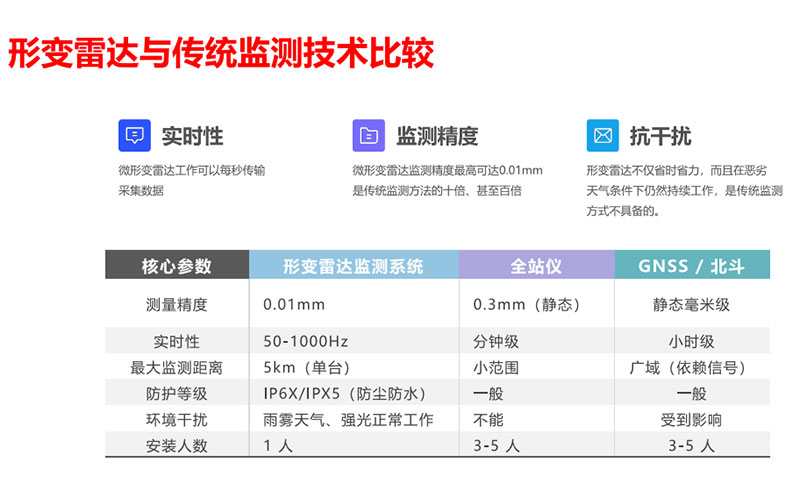

與目前監測手段比較：是目前全站儀等形變監測技術的替代，其綜合成本是1/3。

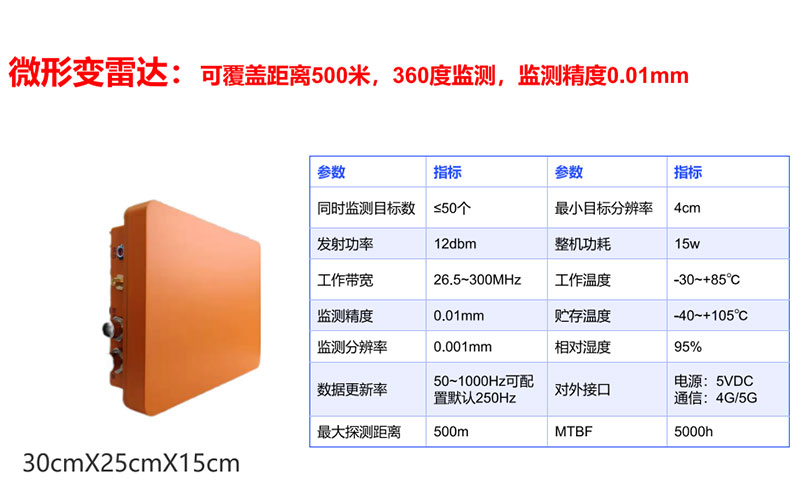

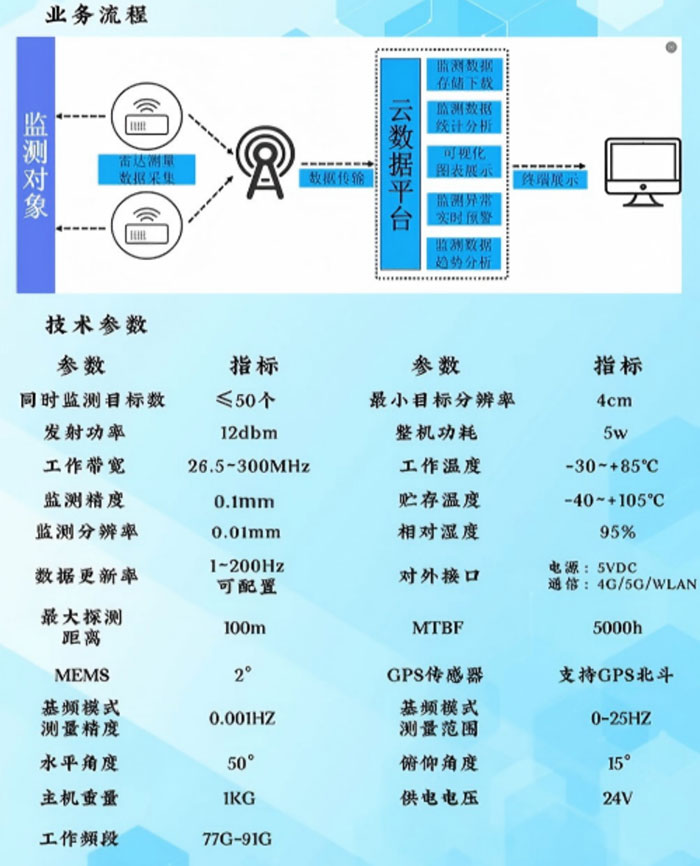

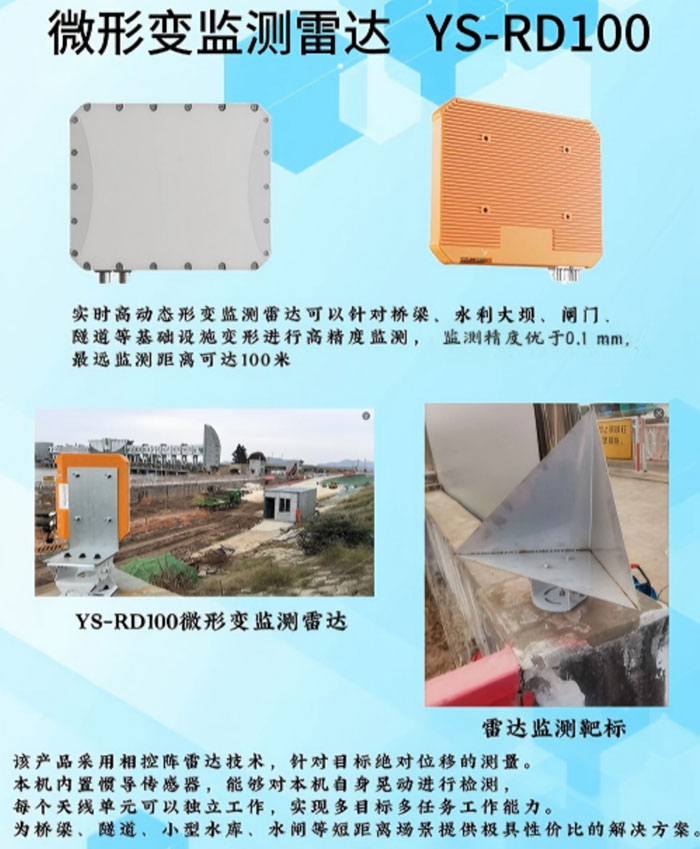

微形變監測雷達 YS-RD100

實時高動態形變監測雷達可以針對橋梁、永利大壩、閘門、隧道等基礎設施變形進行

高精度監測，監測精度優于0.1 mm，最遠監測距離可達100米。

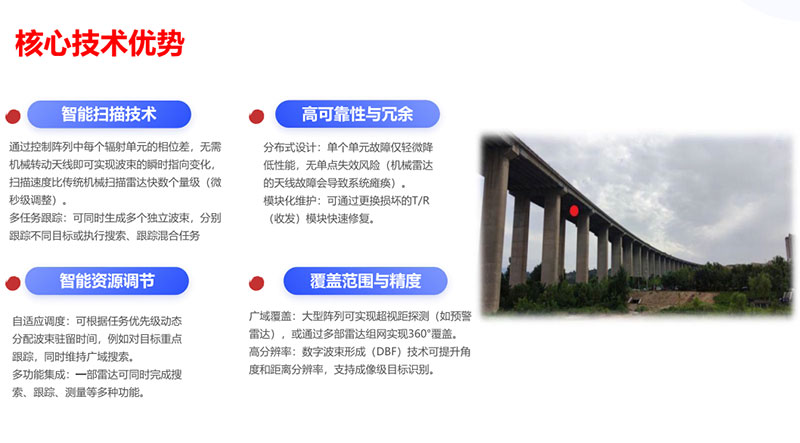

該產品采用相控陣?yán)走_技術，針對目標絕對位移的測量。本機內置慣導傳感器，能夠

對本機自身晃動進行檢測，每個天線單無可以獨立工作，實現多目標多任務工作能力。

為橋梁、隧道、小型水庫、水閘等短距離場景提供極縣性價比的解決方案。

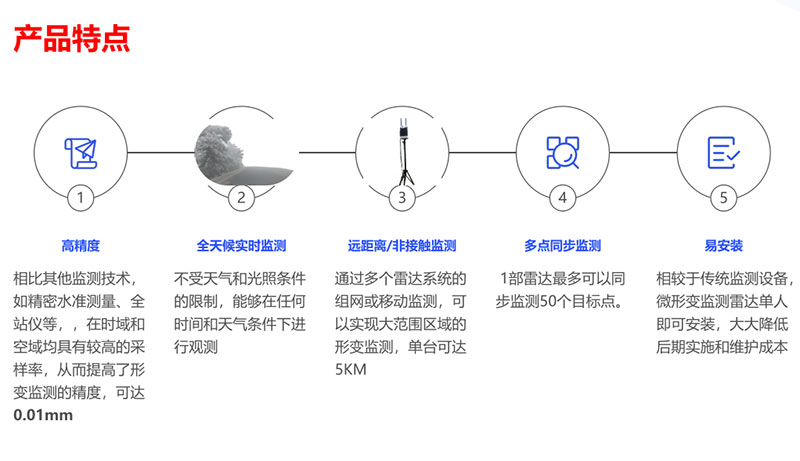

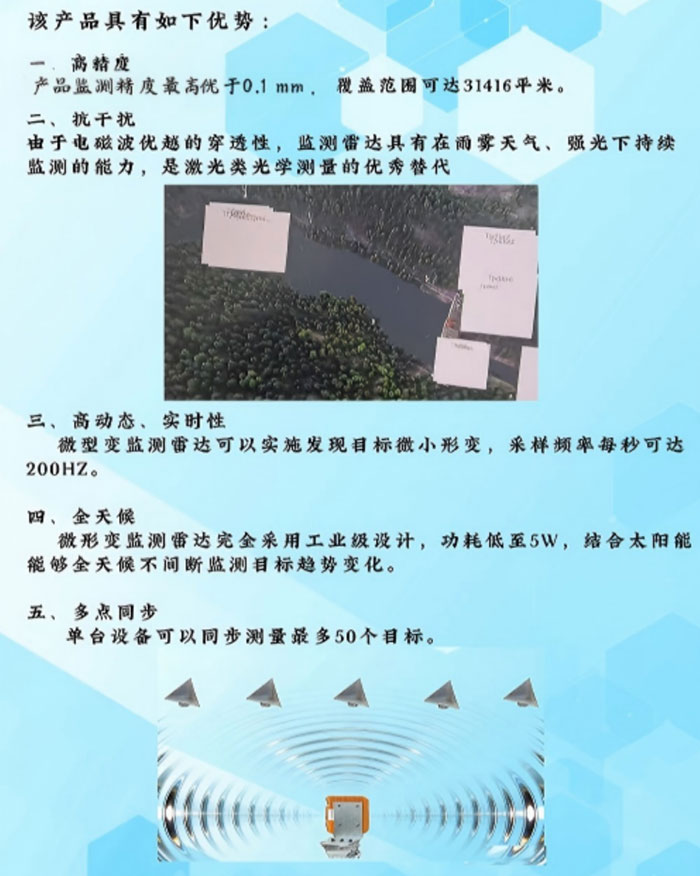

該產品具有如下優勢:

一、高精度

產品監測精度最高優于0.1mm，覆蓋范圍可達31416平米。

二、抗干擾

由于電磁波優越的穿透性，監測雷達具有在雨霧天氣、強光下持續監測的能力，

是激光類光學測量的優秀替代。

三、高動態、實時性

微型變監測雷達可以實施發現目標微小形變，采樣頻率每秒可達200HZ。

四、全天候

微形變監測雷達完全采用工業級設計，功耗低至5W，結合太陽能能夠全天候不間

斷監測目標趨勢變化。

五、多點同步

單臺設備可以同步測量最多50個目標。
