主要特點

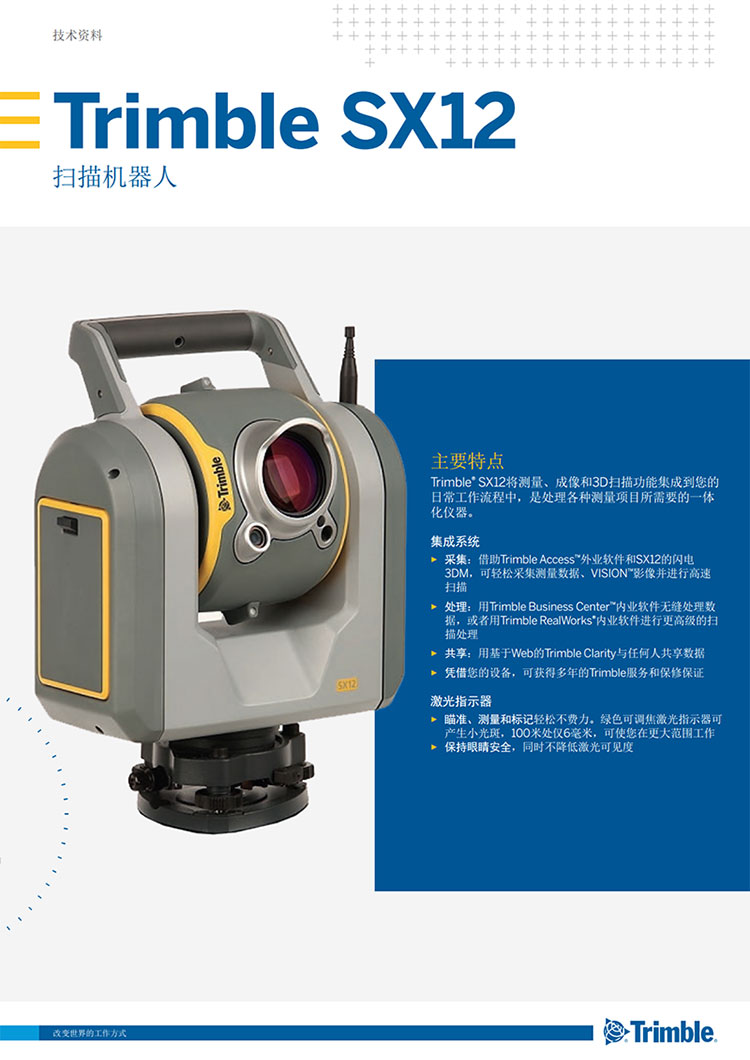

Trimble SX12將測量、成像和3D掃描功能集成到您的日常工作流程中，是處理各種測量項目所需要的一體化儀器。

集成系統

○采集：借助Trimble Access外業軟件和SX12的閃電3DM，可輕松采集測量數據、VISION影像并進行高速掃描

○處理：用Trimble Business Center內業軟件無縫處理數據，或者用Trimble Real Works內業軟件進行掃描處理

○共享：用基于Web的Trimble Clarity與任何人共享數據

○憑借您的Trimble SX12，可獲得多年的Trimble服務和保修保證

激光指示器

○瞄準、測量和標記輕松不費力。綠色可調焦激光指示器可產生小的光斑，100米處僅6毫米，可使您在更大范圍工作

○Trimble SX12保護眼睛無害，同時不降低激光可見度

技術指標

Trimble SX12測量性能

角度測量

傳感器類型：帶對徑讀數的編碼器

角度測量精度：1"(0.3mgon)

角度顯示(計數)：0.1"(0.01mgon)

自動水準補償器

類型：置中雙軸

精度：0.5"(0.15mgon)

范圍：±5.4'(±100mgon)

電子雙軸水準器，分辨率為：0.3"(0.1mgon)

三角基座的圓水準器：8’/2mm

距離測量

精度

棱鏡模式

標準：1mm+1.5ppm

跟蹤：2mm+1.5ppm

DR模式

標準：2mm+1.5ppm

測量時間

棱鏡模式：標準1.6s

DR模式：標準1.2s

測程

棱鏡模式：單棱鏡1m–5,500m

DR模式：柯達白卡(類別號E1527795)1m–800m

                柯達灰卡(類別號E1527795)1m–450m

自動鎖定和機器人型測程

自動鎖定測程-導線50mm：1m–800m

自動鎖定測程-360棱鏡：1m–300m/700m

測角精度：1"

掃描性能

常規掃描

掃描原理：在望遠鏡中使用旋轉棱鏡進行波段掃描

測量速率：26.6kHz

點間距：6.25mm、12.5mm、25mm或50mm@50m

視場：360°x300°

粗掃描：

全穹頂-360°x300°

密度：1mrad，50mm間距@50m

掃描時間：12分鐘

標準掃描；

區域掃描-90°x45°

密度：0.5mrad，50mm間距@25mm

掃描時間：6分鐘

范圍測量

范圍測量原理：Trimble Lightning閃電技術驅動的高速飛行時間

測距

柯達白卡(類別號E1527795)：0.9m–600m

柯達灰卡(類別號E1527795)：0.9m–350m

測距噪聲

@50m，反射率18–90％：1.5mm

@120m，反射率18–90％：1.5mm

@200m，反射率18–90%：1.5mm

@300m，反射率18–90%：2.5mm

掃描精度

掃描角精度：5"(1.5mgon)

3D定位精度@100m：2.5mm

EDM規格

光源：脈沖激光1550nm，激光類別1M

光束發散DR模式：0.2mrad

激光光斑大小(FWHM)，100m處：14mm

大氣改正：可通過外業和內業軟件應用

激光指示器

顏色：綠色，520nm

眼睛無害：激光1類

調焦：自動，手動

操作模式：低光，標準，延伸范圍閃爍

激光指示器光斑大小(FWHM)

1.3-50m：3mm±1mm

100m：6mm±1mm

150m：9mm±1mm

成像性能

成像原理：Trimble VISION技術驅動的望遠鏡中3個校準相機

相機總視場：360°x300°

實時取景幀速率(取決于具體連接)：15fps

廣角相機一幅全景照片文件容量：15MB–35MB

全景測量時間和分辨率

廣角全景：全穹頂360°x300°，10％重疊，2.5分鐘，40幅照片，15mm@50m每像素

主全景：面拍攝90°x45°，10％重疊，2.5分鐘，48幅照片，3.5mm@50m每像素

相機規格

常規相機

每個相機芯片的分辨率：8.1MP(3296x2472像素)


******視場：57.5°(水平)x43.0°(垂直)

視場：0.51°(水平)x0.38°(垂直)

總變焦(無插值)：107x

35mm等效焦距：36-3850mm

曝光模式：自動，點曝光

手動曝光亮度：±5步長

白平衡模式：自動，日光，白熾燈，陰天

溫度補償光學：有

校準相機：有

廣角相機

位置：平行于測量軸

一個像素對應于：15mm@50m

主相機

位置：平行于測量軸

一個像素對應于：3.5mm@50m

望遠相機

位置：同軸

調焦：自動，手動

調焦距離：1.7米至無窮

一個像素對應于：0.69mm@50m

指示精度(標準偏差1sigma)：1"(HA：1.5cc，VA：2.7cc)

垂準相機

可用范圍：1.0-2.5m

地面分辨率-一個像素對應于：0.2mm@1.55m儀器高度

精度：0.5mm@1.55m儀器高度

常規規格

天寶 SX12 通訊：WiFi，2.4GHz擴頻，線纜連接(USB2.0)

Trimble SX12 IP等級：IP55

工作溫度范圍：-20°C～50°C

可靠性：雙層密碼保護

系統規格

伺服系統

MagDrive磁驅伺服技術：內置伺服/角度傳感器電磁直接驅動

制動夾具和慢速運動：伺服驅動

對中

對中系統：Trimble 3腳

對中器：內置視頻對中器

帶光學對中器的分離式光學三角基座

電源

天寶 SX12內置電池：可充電鋰電池11.1V/6.5 Ah

操作時間

一塊內置電池：長達2.25小時

三塊電池(在多聯電池適配器中)和一塊內置電池：長達7小時

重量和尺寸

Trimble SX12儀器：7.5kg

Trimble SX12三角基座：0.7kg

內置電池：0.35kg

橫軸高度：196mm

前鏡頭光圈：56mm
